自己紹介

• こういう人らしい

• 浸透いうな!

インターネットシミュレータ I

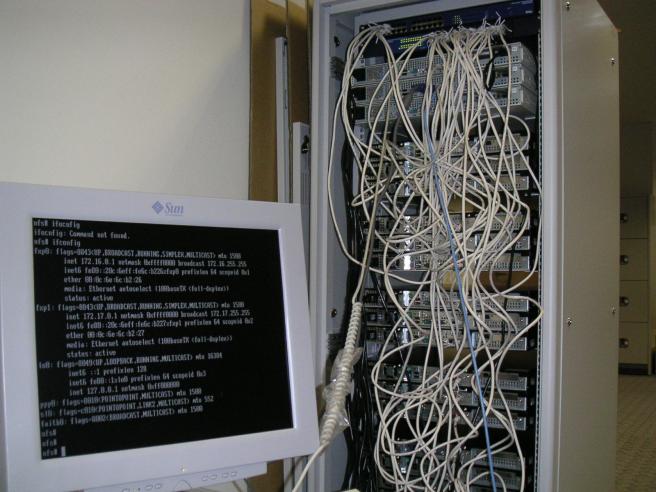

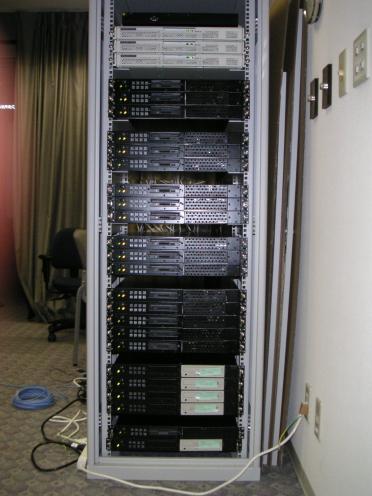

• 昔、VMWare でこんなものを作りました。


でも、、、

• でかいし、ファンがうるさいし
• 時代とともに性能が陳腐化してきたし
• なにより配線変更、管理がめんどくさい!


バーチャルマシンからパーティショニングへ

• VM による仮想化では大規模仮想ネットワーク構築は困難
• パーティショニングが有望
• Virtuozzo, Crossbow, Jail, etc

FreeBSD の Vimage jail

• jail : ファイルシステム, プロセスの隔離
• Vimage : ネットワークスタック, ルーティングテーブルの隔離
• DUMMYNET: 帯域制御, 遅延, パケットロスなどの模擬
• ここで華麗な実演... (jaildemo.log)
  * ttyplay で再生できます

VIMAGE jail で軽快に仮想ネットワーキング

最初はシェルスクリプトでした...

for group in `seq 0 2`
  do
    epairnum=`expr $epairnum + 1`
    t1=`expr $group "*" 3 + 1`
    ifconfig epair${epairnum}a vnet router0
    ifconfig epair${epairnum}b vnet router${t1}
    jexec router0 ifconfig bridge1 addm epair${epairnum}a
    jexec router0 ifconfig epair${epairnum}a up
    jexec router${t1} ifconfig epair${epairnum}b up
    epairnum=`expr $epairnum + 1`
    t2=`expr $group "*" 3 + 2`
    ifconfig epair${epairnum}a vnet router${t1}
    (snip)
  done

• 華麗じゃない!
• 複雑なネットワーク(スクリプト)を組むのめんどくさい!
• USP友の会さんごめんなさい mOm

そうだ Ruby の Shell クラス使おう

• こんな風にしておいて


  Shell.def_system_command("ifconfig_org", path = "/sbin/ifconfig")
  def ifconfig(param)
    sh=Shell.new
    sh.transact{
      ifconfig_org(*param.split)
    }
  end


• こんな風にすればいいんじゃない?


  ifconfig("epair0a inet 192.168.1.1 netmask 255.255.255.0")
  ifconfig("epair0a up")


機器はオブジェクトにしちゃえ

• こうしておくと、


  class Router
    def initialize(jailname)
      ...
          jail(jailname)
          jexec(jailname,'ifconfig lo0 127.0.0.1/24 up')
    end

    def assignip(epair,ip,mask)
     ...
  　end
  end


• こうするだけになる


  router0=Router.new('router0')
  router0.assignip('epair0b','192.168.1.254','255.255.255.0')


でもルータをたくさん作りたいときどうする

• こんなことできんよね


  0.upto(10) do |num|
    "router#{num}"=Router.new()
  done


• よし、リフレクションだ!


  0.upto(10) do |num|
  　eval("router#{num}=Router.new('router#{num}')")
  done


• なんかヤダ、、、

evalな操作を隠蔽してしまいたい

• そうだ仮想オペレータにやってもらおう
• 機器の設定をやってもらおう(隠蔽^h^h委託)
• 配線管理もまかせちゃおう

  class Operator

    def setupserver(jailname)
      eval("$#{jailname}=Server.new('#{jailname}')")
    end

    def createpair
     ...
    end


バーチャルと○ちゃの誕生である

tomocha=Operator.new

• tomochaさんにルータをセットアップして頂く

  tomocha.setuprouter(router1)
  tomocha.setuprouter(router2)


• tomochaさんにルータとルータをつないで頂く

  a,b=tomocha.createpair
  tomocha.connect(router1,a)
  tomocha.connect(router2,b)


バーチャルと○ちゃさんによる華麗なるデモ

• 仮想インターネットの構築
• DNS ルートサーバをつくる
• IX をつくる
• 3 つの Tier1 BGP4 ネットワークをつくる
• 各Tier1 の中に Tier2 BGP4 ネットワークをつくる
• その中に OSPF ネットワークをつくる
• その中にサーバセグメントをつくり
• WWW.WINE.NOM を立ち上げる
• ネットワーク図を nwdiag で作成する
• 華麗なるデモ! ... (tomochademo.log)
  * ttyplay で再生できます

デモサイト

できあがったネットワークはこちらでご覧頂けます。

ソースコードはもうちょっとましなものになったら公開します。

お問い合わせ先: tss @ e-ontap.com
